Οι «Κλίμακες» αποτελούν την υπομονάδα του ΡΑΦ, η οποία περιλαμβάνει την προσομοίωση των βασικότερων τύπων κλιμάκων που συναντώνται στα συνήθη οικοδομικά έργα. Με αυτόν τον τρόπο δίνεται η δυνατότητα στο μελετητή να προσομοιώσει με ακρίβεια ένα κλιμακοστάσιο και να το ενσωματώσει στο στατικό φορέα της μελέτης του.

Περισσότερες πληροφορίες για τις Κλίμακες και τη μέθοδο προσομοίωσή τους στο ΡΑΦ μπορείτε να διατρέξετε το εγχειρίδιο της υπομονάδας, που βρίσκεται στον ακόλουθο σύνδεσμο:

Επίσης, μπορείτε να παρακολουθήσετε τα σχετικά βίντεο παρουσιάσεων για τις κλίμακες:

Σχετιζόμενα:

• ΡΑΦ (Κύρια Εφαρμογή)
• Οπλισμένο Σκυρόδεμα (Υπομονάδα ΡΑΦ)

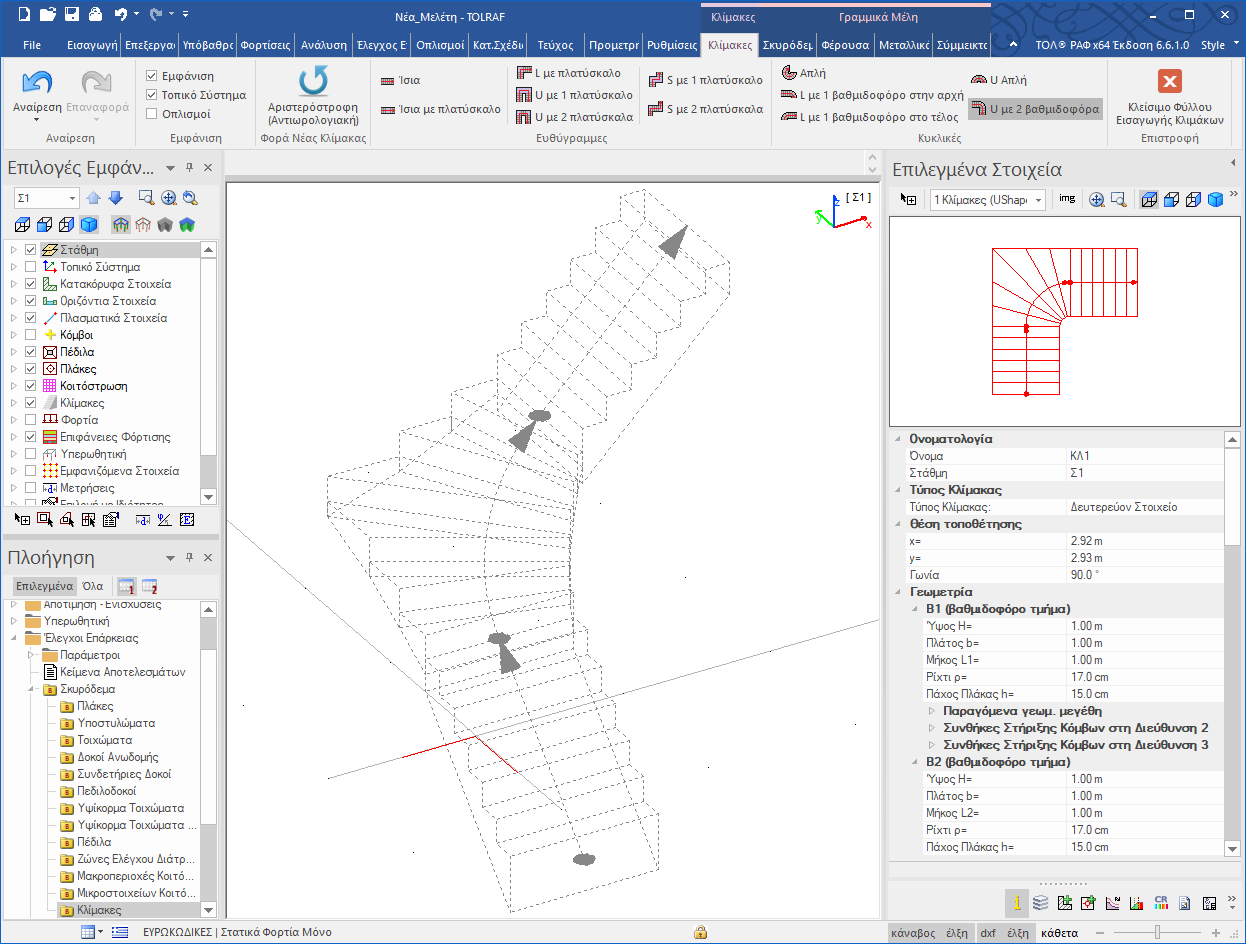

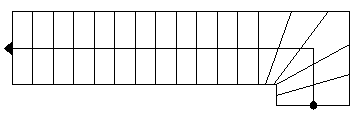

Προσομοίωση κλίμακας σχήματος U με 2 βαθμιδοφόρα τμήματα.

Το ΡΑΦ διαθέτει και υποστηρίζει τους παρακάτω βασικούς τύπους κλιμάκων οι οποίοι επιλέγονται και τοποθετούνται στο μοντέλο γραφικά με εύκολο τρόπο. Οι κλίμακες κατηγοριοποιούνται σε δύο βασικές ενότητες, τις ευθύγραμμες και τις κυκλικές. Επίσης, ο μελετητής μπορεί να ορίσει τη φορά εισαγωγής της κλίμακας σε αριστερόστροφη, αντί για δεξιόστροφη που είναι η προεπιλεγμένη.

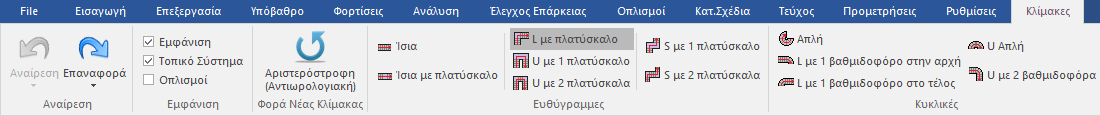

Εισαγωγή κλίμακας στο ΡΑΦ.

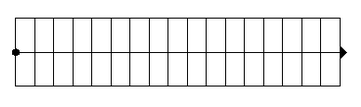

Ίσια

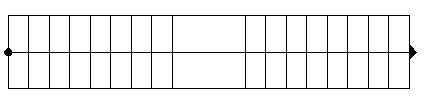

Ίσια με πλατύσκαλο

Σχήματος L – Δεξιόστροφη

Σχήματος L – Αριστερόστροφη

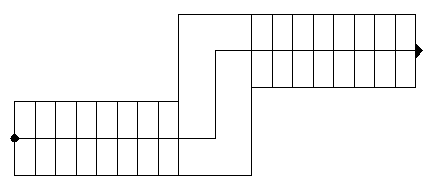

Σχήματος Ζ – Δεξιόστροφη

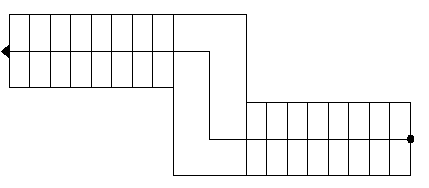

Σχήματος Ζ – Αριστερόστροφη

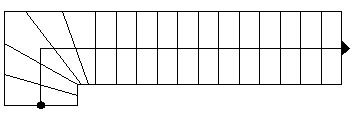

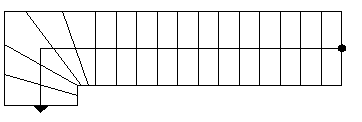

Σχήματος Π – Δεξιόστροφη

Σχήματος Π – Αριστερόστροφη

Σχήματος Ζ με δύο πλατύσκαλα – Δεξιόστροφη

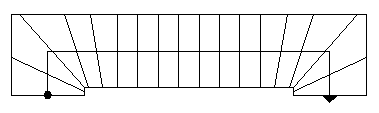

Σχήματος Ζ με δύο πλατύσκαλα – Αριστερόστροφη

Σχήματος Π με δύο πλατύσκαλα – Δεξιόστροφη

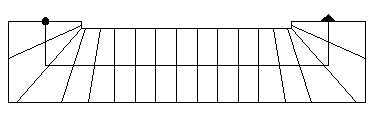

Σχήματος Π με δύο πλατύσκαλα – Αριστερόστροφη

Κυκλική – Δεξιόστροφη

Κυκλική – Αριστερόστροφη

Ευθύγραμμη με στροφή κατάληξης – Δεξιόστροφη

Ευθύγραμμη με στροφή κατάληξης – Αριστερόστροφη

Ευθύγραμμη με στροφή αρχής – Δεξιόστροφη

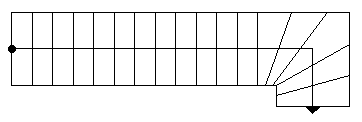

Ευθύγραμμη με στροφή αρχής – Αριστερόστροφη

Ευθύγραμμη με στροφή αρχής και τέλους – Δεξιόστροφη

Ευθύγραμμη με στροφή αρχής και τέλους – Αριστερόστροφη

Σχήματος Π με στροφή – Δεξιόστροφη

Οι κλίμακες κατ’ επιλογή του χρήστη, μπορούν να συμμετέχουν στη στατική και αντισεισμική λειτουργία των κτηρίων είτε σαν πλήρως ενεργά αντισεισμικά στοιχεία είτε σαν δευτερεύοντα αντισεισμικά στοιχεία. Στην περίπτωση του δευτερεύοντος στοιχείου, που είναι και η συνηθέστερη, η στατική λειτουργία των κλιμάκων αφορά μόνο τα κατακόρυφα μόνιμα και κινητά φορτία. Στην αντίθετη περίπτωση, τα δομικά στοιχεία που συνθέτουν τις κλίμακες, βαθμιδοφόρα τμήματα και πλατύσκαλα, λειτουργούν με τα πλήρη αδρανειακά μεγέθη των διατομών τους, όπως και τα υπόλοιπα στοιχεία του κτηρίου.

Αφού ολοκληρωθεί η εισαγωγή της κλίμακας στο φορέα ακολουθεί η σύνδεσή της με το υπόλοιπο κτήριο. Ανάλογα με τον τύπο και τη θέση της κλίμακας, η σύνδεση του προσομοιώματος της κλίμακας με το φορέα του κτηρίου γίνεται στους κόμβους αρχής και τέλους της κλίμακας και ενδεχομένως και στο πλατύσκαλο με άκαμπτες πλασματικές ράβδους. Γι’ αυτή τη σύνδεση, υπάρχει η δυνατότητα χρήσης πλασματικής διατομής χωρίς στρεπτική αντίσταση ώστε να αποφευχθούν τυχόν στρεπτικά ή καμπτικά φαινόμενα σε οριζόντια γραμμικά στοιχεία (δοκούς).

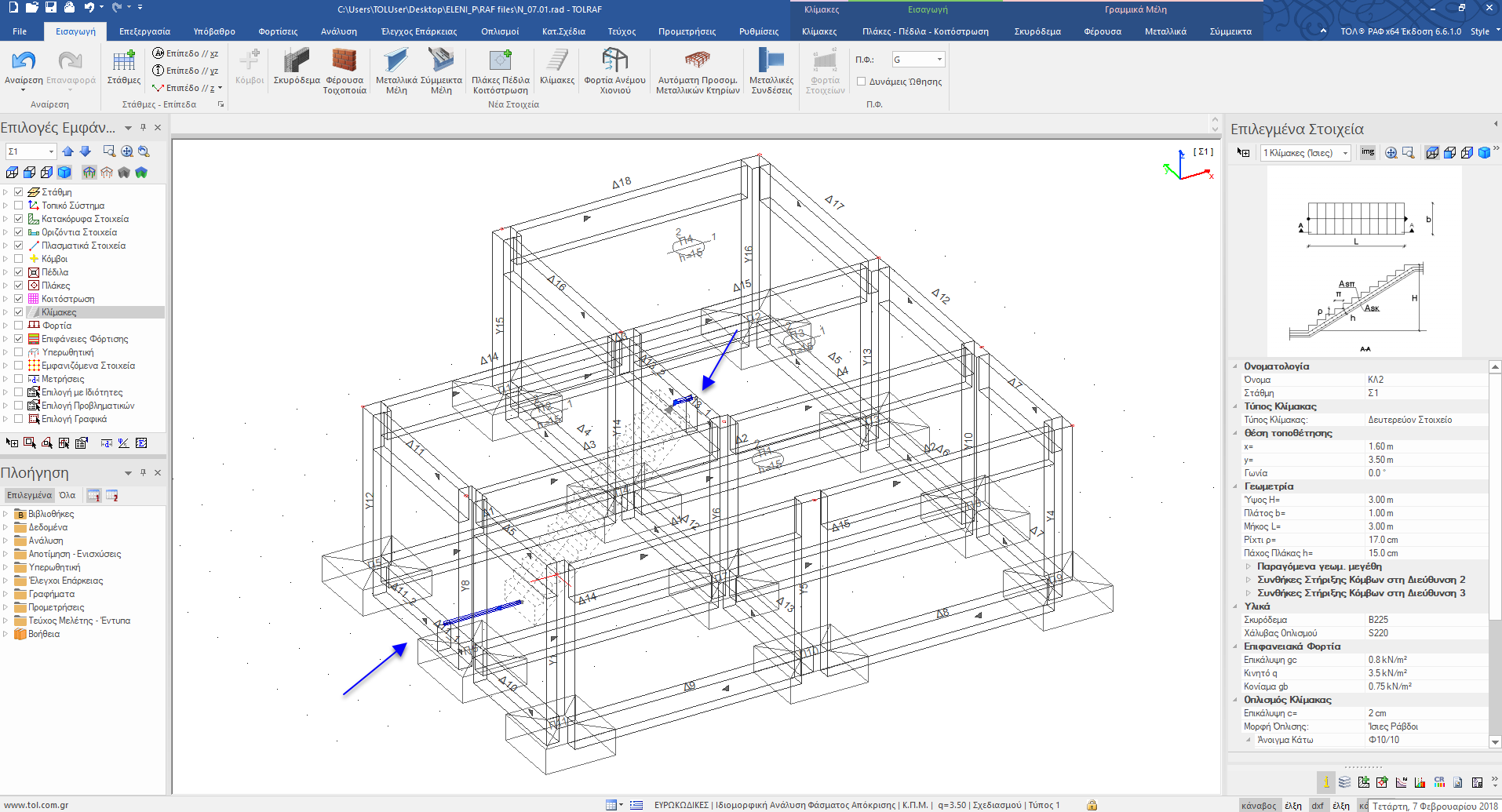

Σύνδεση της κλίμακας με το στατικό φορέα μέσω πλασματικών άκαμπτων διατομών στο ΡΑΦ.
